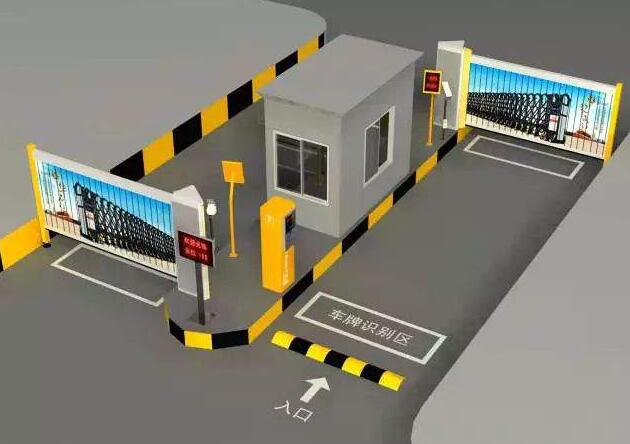

整套系統包括高清出入口抓拍攝像機、道閘、車輛檢測器、地感線圈、LED顯示屏、余位顯示屏、自助繳費機、移動管理終端、出入口管理終端、管理平臺、云平臺/支付網關、管理電腦等組件構成。
1、高清出入口抓拍攝像機：實現視頻監控、車輛車牌、車標、車身顏色、車型等相關信息采集識別功能。
2、道閘：從物理上阻攔車輛，控制車輛進出。
3、車輛檢測器：接收地感線圈反饋信號，檢測有無車輛，并反饋輸出檢測信息，實現車輛觸發抓拍及防砸功能。
4、觸發地感線圈：感應車輛，反饋信號給車輛檢測器，車輛檢測器輸出觸發信號，觸發高清出入口抓拍攝像機抓拍，實現一車一圖、開閘等功能。
5、防砸地感線圈：感應車輛，反饋信號給車輛檢測器，車輛檢測器輸出防砸信號，實現道閘防砸功能。
6、LED顯示屏：發布收費金額、歡迎光臨、車牌號、空余車位等信息。
7、余位顯示屏：顯示發布停車場內空余車位數量。
8、自助繳費機：實現自助繳費功能。
9、出入口管理終端：實現出入口系統管理控制，以及提供相關出入口管理應用服務，且內置收費客戶端組件。
10、管理平臺：實現系統設備統一管理控制，以及提供業務應用服務。
11、管理電腦：用于管理員登陸管理客戶端對系統進行管理控制。
出入口管理系統中主體采用TCP/IP的組網結構，在保障數據傳輸速度和安全性的基礎上，極大的方便了設備安裝布線。同時各部件均為模塊化設計，某一設備的變動不會影響到其他設備的正常工作。這種組網結構在后期產品部署位置發生變動的時候，可以體現巨大的優勢，只需要將部署到新位置的產品接入到已部署好的局域網內即可實現正常工作，方便快捷。僅供參考。
